在电线电缆和线材加工设备中，无动力滚筒和拉丝机塔轮是常见的传动与导向部件。它们虽不显眼，却直接影响生产线运行的平稳性和产品质量。本文基于实际应用经验，梳理这两类配件的功能、选型注意事项及日常维护要点，帮助设备维护人员和使用者更好地理解和使用它们。

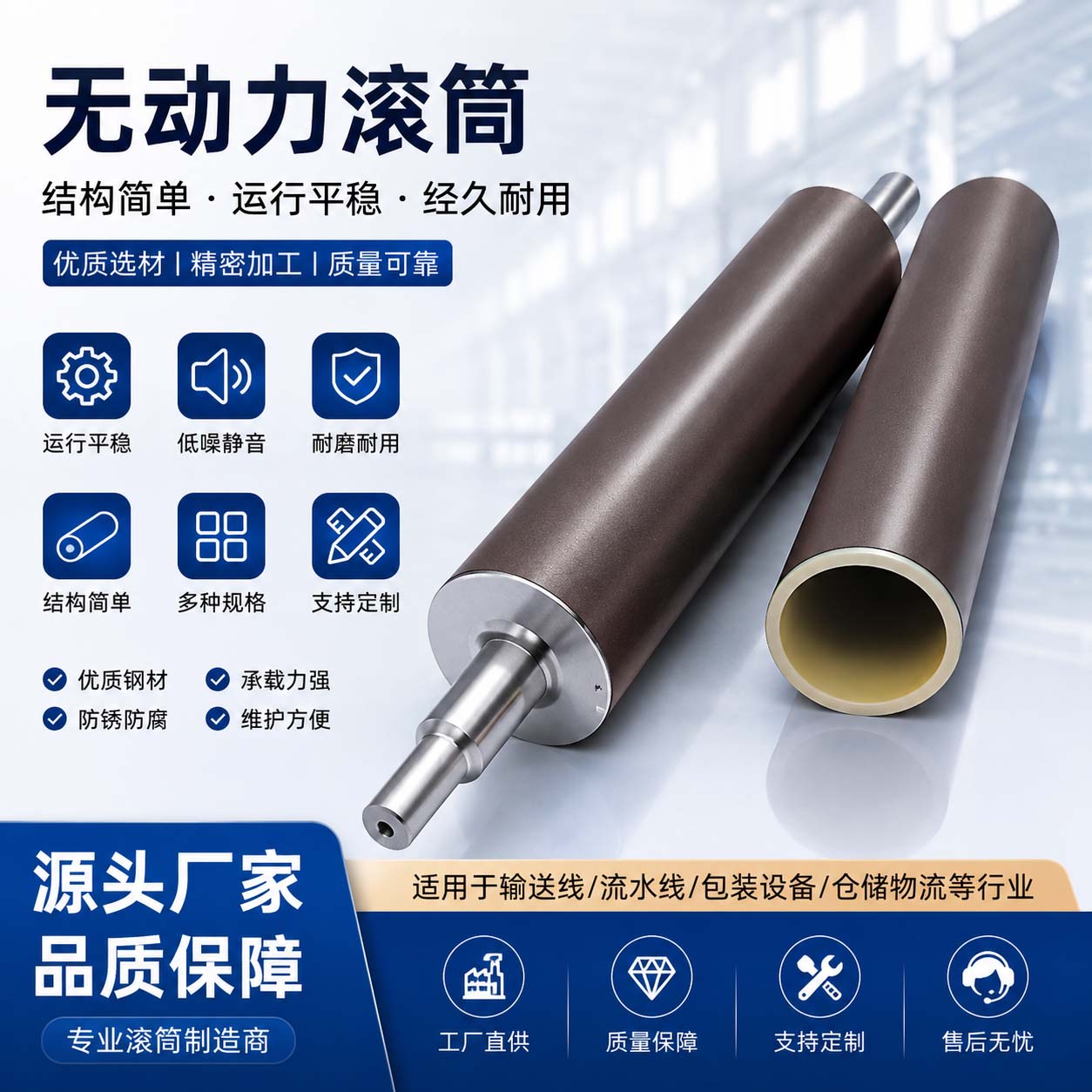

无动力滚筒的功能与结构
无动力滚筒本身不带驱动装置，依靠工件或输送物的摩擦力实现转动，常用于线材、电缆或带材的支撑、导向和张紧。其结构通常由筒体、轴芯、轴承和端盖组成。筒体材质多为碳钢或不锈钢，表面可做镀锌、包胶或喷涂陶瓷等处理，以适应不同工况。例如，在电缆牵引中，滚筒表面需具备一定摩擦力且不损伤线皮；在高温或腐蚀环境下，不锈钢或涂层滚筒更为适用。
常见应用场景
- 电缆生产线中的放线架、储线架和转向导辊。
- 线材拉丝机的进线导向和张力调节。
- 包装、印刷、纺织等行业的物料输送。
拉丝机塔轮的特点与选型
拉丝机塔轮是拉丝设备中的关键零件，通常成组使用，通过多级塔轮实现金属线材的逐级拉伸。塔轮材质需具备高硬度和耐磨性，常用材料包括淬火钢、硬质合金或表面喷涂碳化钨等。选型时需关注以下参数：
- 直径与级数：根据拉丝工艺要求的压缩比和线径范围确定。
- 槽型与表面状态：槽底圆弧半径和表面粗糙度直接影响线材表面质量，需与线材材质匹配。
- 动平衡等级：高速拉丝时，塔轮动平衡不良会导致振动和噪音，影响线材精度。
塔轮的维护与更换
塔轮在长期使用后会出现磨损，表现为槽底变宽、表面粗糙度下降或出现裂纹。定期检查槽型尺寸和表面硬度，可预防断线或线径波动。更换塔轮时，需确保安装同轴度，并重新校准张力系统。
相关配件与表面处理
无动力滚筒和塔轮的性能常通过表面处理工艺提升。例如，碳化钨喷涂可大幅提高耐磨性，陶瓷涂层能改善耐腐蚀和绝缘性能。以下相关产品可供参考：
常见问题
1. 无动力滚筒转动不灵活怎么办？
首先检查轴承是否缺油或损坏，清理异物；若轴芯变形需校正或更换。定期润滑可延长使用寿命。
2. 塔轮槽底磨损到什么程度需要更换？
当槽底直径增大超过原始尺寸的1%～2%，或表面出现明显沟痕、裂纹时，建议更换，以免影响线材圆度和表面质量。
3. 如何选择滚筒的表面处理方式？
根据接触材料特性：橡胶包胶适用于易损表面，镀铬适用于洁净环境，陶瓷喷涂适用于高温或绝缘要求。
4. 塔轮动平衡不良有何影响？
会导致拉丝机振动增大，线材张力波动，甚至断线，同时加速轴承磨损。
5. 无动力滚筒可以承受多大负载？
负载能力取决于筒体材质、壁厚、轴径和轴承型号，需根据实际工况计算，建议咨询供应商获取具体参数。
6. 塔轮安装时需要注意什么？
确保轴孔配合间隙合理，使用专用工具压装，避免敲击损伤；安装后检查径向跳动，必要时做动平衡校正。
