在电线电缆和金属线材拉丝工艺中，导轮与塔轮钢圈是直接接触线材的关键过线部件。它们的表面状态不仅影响线材表面质量，还关系到生产效率与停机成本。组合式导轮采用可更换钢圈设计，配合先进的耐磨涂层技术，为拉丝行业提供了一种经济高效的磨损解决方案。本文将围绕组合式导轮的结构、塔轮钢圈表面处理、涂层选型、应用建议及维护更换展开，帮助您根据实际工况做出合理选择。

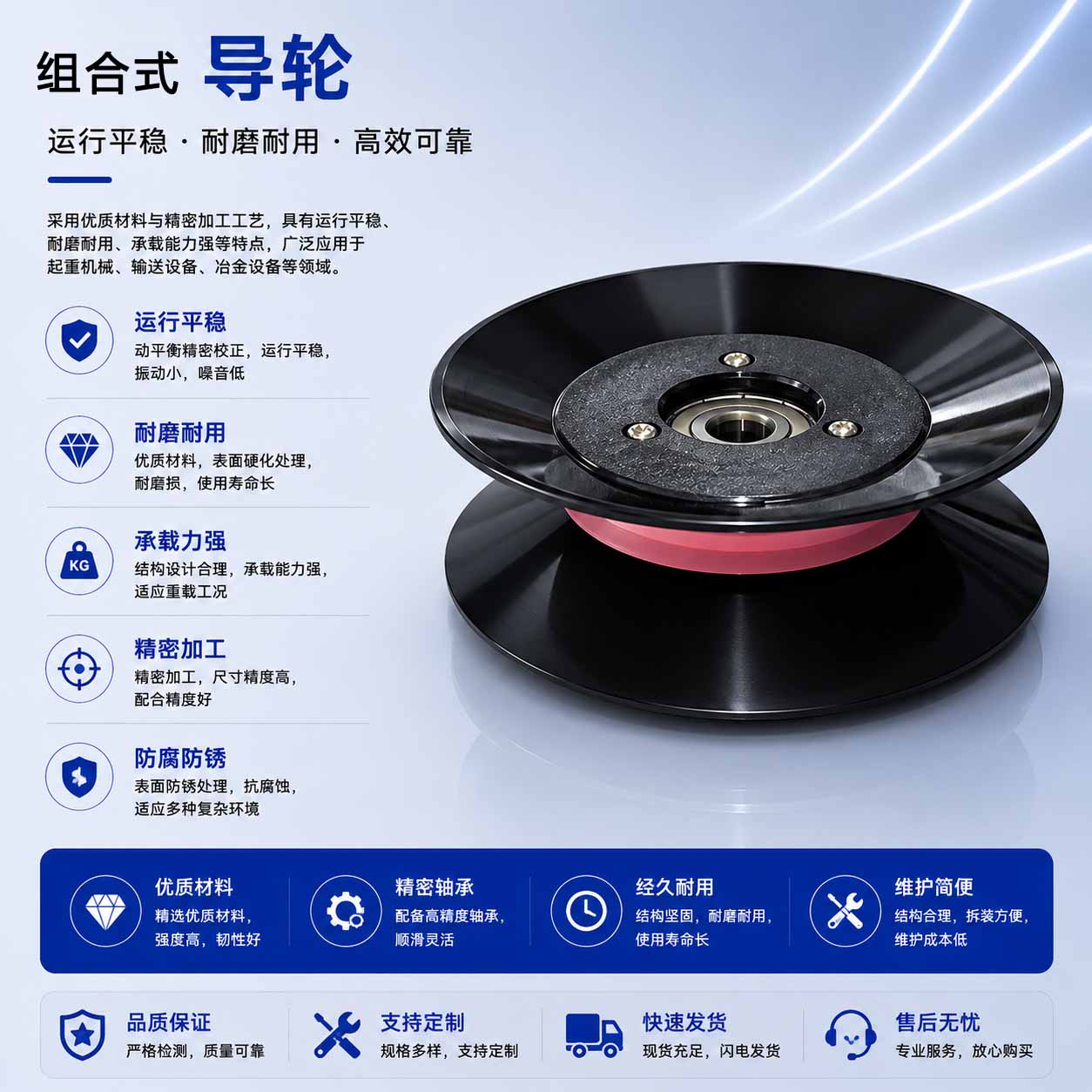

组合式导轮的结构与优势
组合式导轮通常由轮体和可更换的钢圈两部分组成。钢圈作为直接与线材接触的部分，承受主要磨损。当钢圈磨损超标时，只需更换钢圈，而轮体可重复使用，这显著降低了长期使用成本。这种设计尤其适合高速拉丝机，因为频繁更换整体导轮会带来较长的停机时间和较高的备件成本。
常见的钢圈材质包括碳化钨、钨钢、氧化锆陶瓷等，可根据线材材质和拉丝速度选择。例如，碳化钨钢圈具有极高的硬度和耐磨性，适合拉拔硬质金属丝；氧化锆陶瓷钢圈则具有自润滑性和绝缘性，适用于特殊线材。相关产品可参考组合式导轮1 9.3g|拉丝机钢圈|碳化钨耐磨件|钨钢耐磨件|碳化钨配件|和组合式导轮6 6g|钨钢钢圈|碳化钨钢圈|耐磨钢圈|电线电缆钢圈|。
塔轮钢圈表面处理与耐磨涂层
塔轮钢圈是塔轮（多级拉丝轮）上的关键耐磨环，其表面处理技术直接决定了使用寿命和线材质量。除了直接使用整体硬质合金钢圈外，涂层技术提供了更灵活的方案。通过在钢圈基体上喷涂耐磨涂层，可以显著提升表面硬度、降低摩擦系数，并赋予耐腐蚀、防粘等特性。
常见耐磨涂层类型
- 碳化钨涂层：采用超音速火焰喷涂（HVOF）或等离子喷涂工艺，形成高硬度、高结合强度的涂层，适用于重载磨损环境。相关服务可参考CR1013|碳化钨|碳化钨涂层|碳化钨钢圈|碳化钨塔轮|。
- 陶瓷涂层：如氧化铬、氧化铝陶瓷涂层，具有优异的耐磨、耐腐蚀和绝缘性能，适用于需要防粘或绝缘的场合。例如CR1011|陶瓷涂层|耐磨陶瓷涂层|高硬度陶瓷涂层|和CR1012|绝缘陶瓷涂层|防粘陶瓷涂层|耐腐蚀陶瓷涂层|。
- 金属陶瓷涂层：结合金属与陶瓷的优点，兼顾韧性和耐磨性，例如CR1014|硬质合金|金属陶瓷|合金涂层|耐磨涂层|。
涂层选择需根据线材材质、拉拔速度、润滑条件等因素综合评估。例如，拉拔镀锌钢丝时，防粘陶瓷涂层可减少锌层粘附；拉拔不锈钢丝时，碳化钨涂层能承受高接触应力。
选型与应用建议
选择组合式导轮和塔轮钢圈时，需考虑以下因素：
- 线材材质：硬质线材（如钢丝、钨丝）需选用高硬度钢圈或涂层；软质线材（如铜丝、铝丝）可选用硬铬镀层或陶瓷涂层以防粘着磨损。
- 拉丝速度：高速拉丝要求钢圈具有优良的动平衡性和散热能力，组合式导轮应确保钢圈与轮体配合精密。
- 润滑条件：油润滑下，某些涂层（如类金刚石）可能表现更佳；干式拉丝则需自润滑性好的陶瓷涂层。
- 安装尺寸：钢圈内径、外径、宽度需与设备匹配，可参考现有产品如组合式导轮1 9.3g|拉丝机钢圈|碳化钨耐磨件|钨钢耐磨件|碳化钨配件|和组合式导轮6 6g|钨钢钢圈|碳化钨钢圈|耐磨钢圈|电线电缆钢圈|。
维护与更换指南
正确的维护能延长导轮和钢圈寿命：
- 定期检查：使用千分尺或轮廓仪测量钢圈槽底磨损量，当磨损超过允许值（通常为0.1-0.2mm）时应更换。
- 清洁：定期清除钢圈表面的金属屑和润滑剂残留，避免划伤线材。
- 润滑：确保润滑系统正常工作，减少干摩擦。
- 更换步骤：拆卸轮体，取出旧钢圈，清洁轮体安装面，压入新钢圈，检查跳动量。注意钢圈与轮体的配合公差，过松会导致打滑，过紧可能胀裂轮体。
- 涂层修复：对于涂层钢圈，磨损后可通过重新喷涂修复，但需评估基体是否变形。可咨询CR1005 金属件陶瓷喷涂加工服务。
常见问题
1. 组合式导轮相比整体式导轮有何优点？
组合式导轮只需更换磨损的钢圈，轮体可长期使用，降低备件成本；同时可灵活更换不同材质的钢圈以适应不同线材。
2. 如何判断钢圈需要更换？
当钢圈槽底出现明显磨损沟痕、线材表面出现划伤或直径超差时，应检查钢圈磨损量，超过允许值即需更换。
3. 碳化钨涂层和陶瓷涂层如何选择？
碳化钨涂层硬度高、抗冲击，适合硬质金属丝拉拔；陶瓷涂层耐高温、防粘，适合软质金属或易粘着材料。具体可参考碳化钨涂层和陶瓷涂层。
4. 钢圈安装时应注意什么？
确保轮体安装面清洁，使用专用工具均匀压入，避免倾斜；安装后检查径向跳动，一般应小于0.02mm。
5. 涂层钢圈磨损后能否修复？
可以，通过退涂、重新喷涂和精磨恢复尺寸，但需评估基体状况。可咨询专业涂层服务商，如金属件陶瓷喷涂加工。
6. 组合式导轮适用于哪些设备？
广泛用于各类拉丝机、绞线机、成缆机等，具体需根据安装尺寸和载荷选择。
